貓貓又來啦～
今天是要來解剖TIIDA的儀表板，大家做好心理準備了嗎？
不過這邊先跟大家說聲對不起，把儀表板從車上拆下來的這個部份忘記拍照，
偏偏這邊又有很多要注意的地方，所以請小朋友在家裡不要模仿，不小心會拆壞掉喔~~
=================================================================
首先，把電瓶負極拔掉以策安全。
拆儀表板前要先把中控台上方的飾板拆下來，然後再卸下方向盤底座下的兩顆螺絲，
就可以把方向盤底座的上蓋拿起來，接下來要小心的把儀表版的"飾蓋"拆出來，
注意，左下角會被冷氣出封口卡住，要小心拆。
(手冊上是說要先拆冷氣出風口，不過不拆也可以，要小心就是了)
飾蓋拆掉後，就會看到整個儀表板模組，由上方的一顆螺絲固定，背面則是四個卡榫固定，
拆掉螺絲後，直接向著自己拉出來即可，拆出來後把後面的插頭拔掉，就可以整個拿下來了。
下面就看圖說故事了。

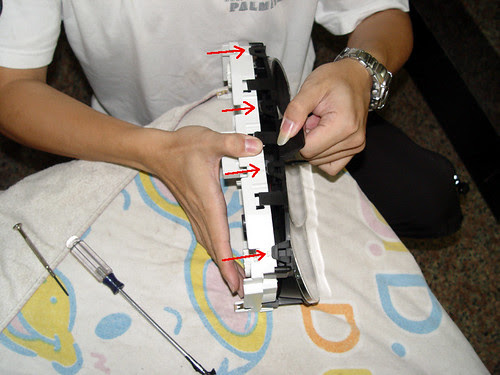

先把儀表板的透明蓋拆下，用依自起子把箭頭處的卡榫拆開，另一面也有喔。
拆開後就可以看到赤裸裸的儀表板，記好指針歸零的位置，以免等依下裝回去的時候沒有歸零，到時候可是會欲哭無累喔！
(當然，也可以趁這時候把時速撥到220
)
小心的用工具把指針拆掉，別弄斷捏！
來看看燈號，由最上面開始，依序是孕婦，被砍的人....(被拖走..)
正解是：SRS氣囊，安全帶警示，霧燈......咦？霧燈下面的那個是什麼？從來沒見它亮過耶。
另一邊，在時速表0的旁邊，也有一個台規車沒有的燈號，後霧燈。
附帶一提，很多朋友都覺得TIIDA時速灌水，其實由電腦接出來的數據來看，轉速，時速都是正確無誤的，那為何會不準確呢？
罪魁禍首就是這個刻度盤，一切的一切，都是上面的刻度不準所造成的。
看完了儀表刻度，繼續往下拆，拆液晶里程表時要小心，因為它是玻璃做的，
但是針腳又固定的很緊，小心別把液晶給拆爆了！
拆掉液晶里程表之後，就可以放心的把儀表主機板拆下來了，一樣也是一堆卡榫(箭頭處)，小心就對了。
全部拆開啦！滿桌的屍塊....不對，是零件啦！
分屍完畢，謝謝大家～
=================================================================
同場加映，定速的指示燈借用這個被原場偷掉的燈號空格喔～
